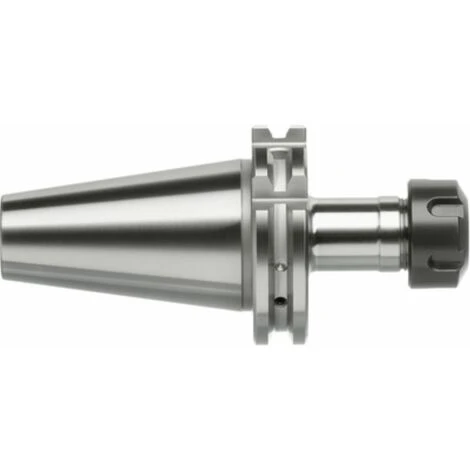

ORION Spannzangenfutter SK40 ER16 A160 ISO 7388-1 Form AD/AF

ORION Spannzangenfutter SK40 ER16 A160 ISO 7388-1 Form AD/AF | Hersteller-Nr.: 23296003 | EAN: 4053625294534 |

Spannzangenfutter Typ ER für Spannzangen nach DIN 6499 • Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen nach DIN 6499. • Ausführung: Mit Balluffchip-BohrungAlle Kegel und Passungen sind präzisions-geschliffen • Hinweis: Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt. Erforderliche Anzugsbolzen Nr. 23690 und Spannzangen Nr. 23320 • Lieferung: mit Spannmutter

Außendurchmesser: 32 mm
Form: AD/AF
Kegelart: SK40
Spannbereich min.: 0.5 mm
Spannzangen-Typ: ER 16
Wuchtgüte: G 6,3 bei 15000 1/min
Werkzeugaufnahme: SK 40
Kühlmittelzufuhr: Intern axial/ Intern radial
Werkzeugaufnahmetyp: ER-Spannzangenfutter
Auskraglänge: 160 mm
Spannbereich max.: 10 mm
Spannbereich min./max.: 0,5-10 mm
Durchmesser max.: 28 mm
ISO: 7388-1
