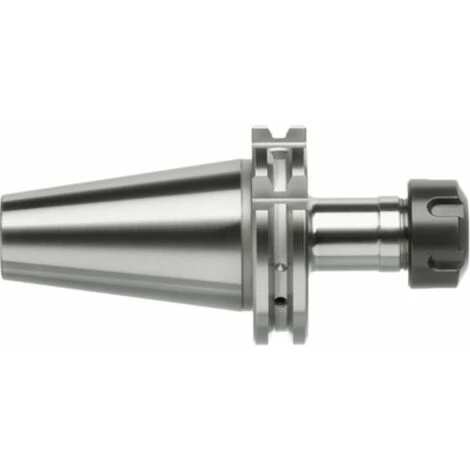

ORION Spannzangenfutter SK40 ER40 A100 ISO 7388-1 Form AD/AF

ORION Spannzangenfutter SK40 ER40 A100 ISO 7388-1 Form AD/AF | Hersteller-Nr.: 23296011 | EAN: 4053625294619 |

Spannzangenfutter Typ ER für Spannzangen nach DIN 6499 • Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen nach DIN 6499. • Ausführung: Mit Balluffchip-BohrungAlle Kegel und Passungen sind präzisions-geschliffen • Hinweis: Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt. Erforderliche Anzugsbolzen Nr. 23690 und Spannzangen Nr. 23320 • Lieferung: mit Spannmutter

Spannzangen-Typ: ER 40
Form: AD/AF
Wuchtgüte: G 6,3 bei 15000 1/min
Kegelart: SK40
Auskraglänge: 100 mm
ISO: 7388-1
Kühlmittelzufuhr: Intern axial/ Intern radial
Außendurchmesser: 63 mm
Durchmesser max.: 48 mm
Spannbereich min.: 3 mm
Spannbereich min./max.: 3-26 mm
Werkzeugaufnahme: SK 40
Werkzeugaufnahmetyp: ER-Spannzangenfutter
Spannbereich max.: 26 mm
