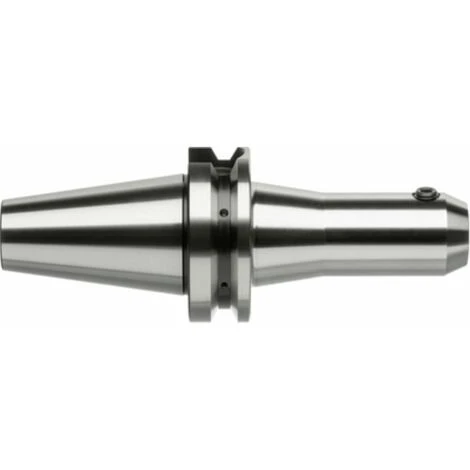

ORION Weldon BT50 D32 A160 ISO 7388-2. Form JD/JF (ehem.JIS B 6339 MAS 403 BT)

ORION Weldon BT50 D32 A160 ISO 7388-2. Form JD/JF (ehem.JIS B 6339 MAS 403 BT) | Hersteller-Nr.: 23157177 | EAN: 4053625291892 |

Flächenspannfutter (Weldon) • Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B. • Ausführung: Alle Kegel und Passungen sind präzisions-geschliffenKegeltoleranz AT3Härte HRC 57-60Kernfestigkeit 1000-1200 N/mm²Mit Balluffchip-Bohrung • Vorteil: verhindert ein Verdrehen des Werkzeuges unter Einhaltung hoher Rundlaufgenauigkeit • Hinweis: erforderliche Anzugsbolzen Nr. 23690. Alte Norm JIS B 6339 MAS BT wurde durch ISO 7388-2 ersetzt.

Gewindeabmessung: M20 x 2
Länge 2: 24 mm
Spanndurchmesser: 32 mm
Außendurchmesser: 72 mm
Auskraglänge: 160 mm
Länge 3: 28 mm
Werkzeugaufnahme: BT 50
Form: JD/JF
ISO: 7388-2
Kühlmittelzufuhr: Intern axial/ Intern radial
Werkzeugaufnahmetyp: Flächenspannfutter (Weldon)
Kegelart: BT 50
Wuchtgüte: G 6,3 bei 15000 1/min
